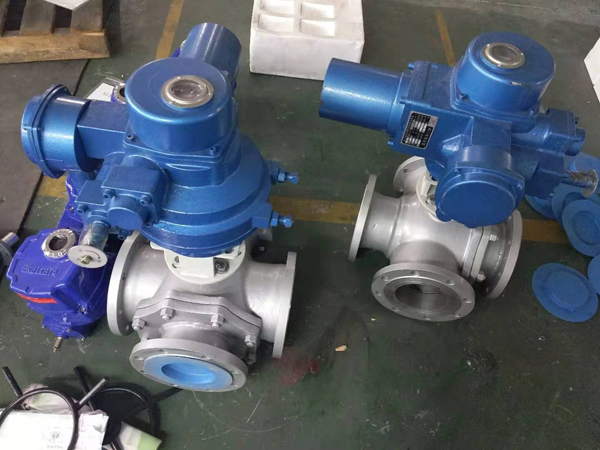

Q946F-16C DN125电动四通球阀

简要描述： Q946F-16C DN125电动四通球阀介质流向原理 LL'’型四通球阀只需操作板手或执行器将球体转动90’，可同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。 Q946F-16C DN125电动四通球阀结构特点及用

产品型号：Q946F-16C DN125电动四通球阀
产品分类：四通球阀

产品咨询联系我们

产品分类

相关新闻

详细介绍

Q946F-16C DN125电动四通球阀介质流向原理

LL'’型四通球阀只需操作板手或执行器将球体转动90’，可同时对两种介质的流向进行切换，即方便而迅速，实现一阀多用的效果。

Q946F-16C DN125电动四通球阀结构特点及用途

1、流体阻力小：球体和阀体的连接管道截面相等，且球体通道采用圆弧连接，介质通过球体时，流体阻力小。
2、密封性能：阀座采用具有一定弹性变形和高强度的PTFE材料，达到良好密封性能保证了阀门的稳定性。
3、使用寿命长：阀门的阀芯和光颈材料采用奥氏不锈钢，阀座材料选用PTFE，能达到良好的抗腐蚀性作用，延长了阀门使用寿命。

性能规范

试验压力单位：Mpa

公称压力	常温zui大工作压力	壳体试验压力	气密封试验压力	高压密封试验压力
PN1．6	1．6	2．4	0．6	1．76
PN2．5	2．5	3．8	0．6	2．75
PN4．0	4．0	6．0	0．6	4．4
l50LB	2．0	3．0	0．6	2．2

使用范围

壳体材料	阀座材料	适用温度	适用介质
碳钢C型	聚四氟乙烯	≤150℃	水＼蒸汽
碳钢C型	对位聚苯	≤300℃	油晶等
铬镍钛钢P型	聚四氟乙烯	≤150℃	硝酸类
铬镍钛钢P型	对位聚苯	≤200℃
铬镍钼钛钢R型	聚四氟乙烯	≤150℃	醋酸类
铬镍钼钛钢R型	对位聚苯	≤200℃

主要零件材料

阀体＼阀盖	GB	WCB		ZGlCrl8Ni9Ti		ZGOCfl8Nil2M02Ti
	ASTM	WCB		CF8		CF8M
球体	GB	2Cfl3		1Cfl8Ni9Ti		0Cfl8Ni12M02Ti
	ASTM	420		304		316
阀杆	GB	2Crl3		1Crl8Ni9Ti		0Crl8Ni12M02Ti
	ASTM	420		304		316
阀座＼密封面	GB	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯
	ASTM	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯	聚四氟乙烯	对位聚苯
填料	GB	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
	ASTM	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨	聚四氟乙烯	柔性石墨
螺栓	GB	35		0Crl8Ni9		0Crl8Ni9
	ASTM	A193B7		A320-B8		A320-B8
螺母	GB	45		0Cfl8Ni9		0Crl8Ni9
	ASTM	A1942H		A194-8		A194-8

主要连接尺寸

公称压力 PN	公称通径 DN	尺寸(mm)
公称压力 PN	公称通径 DN	L	L0	D	K	d	Y	b	z-do	Hw	Hd
1．6MPa	50	260	130	165	125	100		16	4-ф18	205	265
	65	320	160	185	145	120		18	4-ф18	245	295
	80	320	160	200	160	135		20	8-ф18	305	345
	100	370	185	220	180	155		20	8-ф18	340	420
	125	510	255	250	210	185		22	8-ф18	425	465
	150	510	255	285	240	2'0		24	8-ф23	450	505
	200	580	290	340	295	265		26	12-ф23	480	525
	250	670	335	405	355	320		30	12-ф25	530	565
	300	760	380	460	410	375		30	12-ф25	585	630
	350	850	425	520	470	435		34	16-ф25	625	675
	400	980	490	580	525	485		36	16-ф30	670	710
	450	1080	540	640	585	545		40	20-ф30	705	770
	500	1220	610	715	650	608		44	20-ф34	765	825
	600	1360	680	840	770	718		48	20-ф41	840	945
	700	1750	875	910	840	788		50	24-ф41	1050	1110
	800	1850	925	1025	950	898		52	24-ф41	1125	1220
	900	2050	1025	1125	1050	998		54	28-ф41	1260	1315
	1000	2150	1075	1255	1170	1110		56	28-ф48	1325	1385
	1200	2450	1225	1485	1390	1325		58	32-ф54	1395	1450
